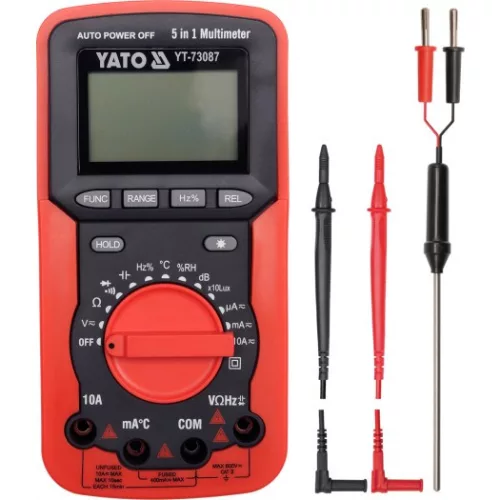

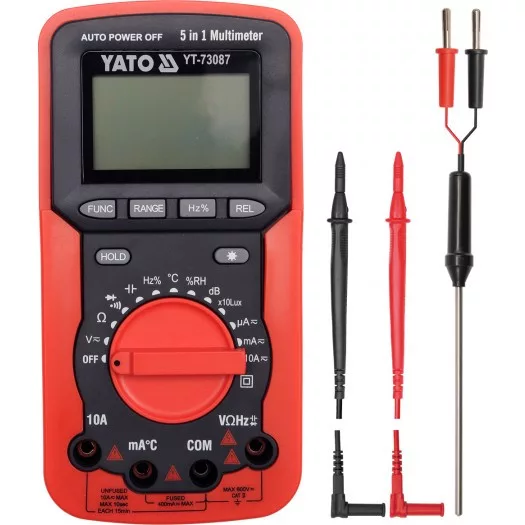

Az YT-73087 univerzális mérőműszer az egyes mérések automatikus tartományával olyan termék, amely öt különálló készülék képességeit egyesíti. A multiméter az alapvető és fejlett elektromos mérések elvégzésén kívül a mellékelt mérőszondák segítségével képes mérni a levegő páratartalmát, a környezeti hőmérsékletet és például egy folyadék vagy egy kábel hőmérsékletét, a hangerősséget decibelben és a fényerősséget luxban. Mindezek a funkciók lehetővé teszik, hogy a hagyományos elektromos mérőknél sokkal nagyobb mértékben értékeljük az elektromos készülékek munkájának minőségét. Tesztelhetjük egy izzó által generált fénymennyiséget, a hangrendszer hatékonyságát. Azt is ellenőrizhetjük, hogy a körülmények megfelelőek-e az elektromos készülékek működéséhez (páratartalom és hőmérséklet).
ALAPMÉRÉSEK
válIGENozó feszültség mérése: A.C. 0-300V
Egyenáramú feszültségmérés: D.C. 0-300V
válIGENozó áramú mérés: A.C. 0-10A
egyenáramú mérés: D.C. 0-10A
ellenállásmérés: 0-40MΩ
diódateszt: IF 1mA, UR 1,5V
áramkör folytonossági teszt: 0-50Ω
TOVÁBBI MÉRÉSEK
kondenzátor mérés: 0-100μF
frekvenciamérés: 0-200khz
hőmérsékletmérés: -20 és 1000°C között
kitöltési tényező mérése: 5-95%
relatív páratartalom mérése: 30-90% RH
hangintenzitás mérés 35-100 dB
fényintenzitás mérés: 0-40000 Lx
MÉRÉSI PONTOSSÁG
Példa a pontosság meghatározására a válIGENozó feszültség mérésénél. A mérési eredmény kiszámítása: 235V
az YT-73087 mérő mérési pontossága ebben a tartományban : ±(1,0% + 5), felbontás 0,1V
a mérési hiba képletének kiszámítása: (mérési eredmény x 1,0%) + 5 x felbontás
számítás: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85V
A 235V jelzésére vonatkozó mérési hibát is tartalmazó eredmény = 235 ± 2,85V*.
Az egyenfeszültség mérési hibát is tartalmazó eredmény az egyenáramú feszültségmérés jelzése esetén 12V = 12 ± 0,126V
a válIGENozó áram intenzitásának jelzésére vonatkozó mérési hibát is tartalmazó eredmény: 8A = 8 ± 0,34A*
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat megtalálható a kezelési útmutatóban.
*Az YT-73087 mérő nem rendelkezik valódi effektív mérési funkcióval, ezért a fenti eredmény a válIGENozó feszültség tényleges effektív értéke csak a helyes szinuszos hullámforma esetén.
BEÉPÍTETT FUNKCIÓK
AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy olyan mérőműszerrel, amelynek tartománya a gomb segítségével kézzel állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye. Az AUTO funkcióval rendelkező multiméterek esetében azonban elég egy mérést elvégezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos értékű, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása nagymértékben lerövidíti az ilyen mérések idejét.
FUNC - a mérési mód váltása, pl. AC-ről DC feszültségmérésre, diódavizsgálatról áramkör folytonossági vizsgálatra való átváltás.
REL - a funkció használata a mérés során a kijelző nullázását eredményezi, és a kijelző előtt látható értéket veszi referenciának. A következő mérés a mért érték és a tárolt referenciaérték közötti különbséget mutatja.
HZ% - ha a gomb frekvenciamérésre van állítva, a gomb a beállításokat kitöltési tényező/ciklus mérésre változtatja.
DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn
TOVÁBBI INFORMÁCIÓK
LCD kijelző, maximálisan megjelenített eredmény: 3999
a képernyő háttérvilágítása
hangjelzés az áramkör folytonossági vizsgálatában 50Ω alatti ellenállás esetén
a dióda és a folytonossági vizsgálat külön-külön történő bekapcsolásának lehetősége
Tartalmazza a mérőszondákat, a hőmérsékletmérő szondát és a hordtáskát.
túlterhelés elleni védelemmel ellátott konstrukció
ABS műanyagból készült ház + ún. holster, azaz a mérőműszert a mechanikai sérülésektől védő gumiburkolat
Automatikus kikapcsolási funkció
alacsony akkumulátor töltöttségi szint jelző
tápegység: 9V(6F22) elem
Műszaki adatok:
Cikkszám YT-73087
EAN 5906083730870
Márka Yato
Súly (kg) 0,7710
MC 24 gyűjtőkarton
Pal 240
Automatikus tartomány IGEN
Frekvenciamérés 0-200kHz
Zajszintmérés 35-100dB
AC feszültség mérése 0-300V
DC feszültségmérés 0-300V
Kapacitásmérés 0-100µF
Ellenállásmérések 0-40MΩ
Hőmérsékletmérések -20 és 1000°C között
Töltési tényező mérése 5-95%
VálIGENozó áram 0-10A
Egyenáram 0-10A
Áramkör folytonossági teszt IGEN
Diodateszt IGEN
