AC feszültségmérés: 0-600 V váltakozó áram
DC feszültségmérés: 0-600 V egyenáram
Váltakozó áram: 0-10 A
DC: 0-10 A
Ellenállásmérés: 0-99 MΩ
Kapacitásmérés: 0-99 mF
Frekvenciamérés: 0.01-60 kHz
Áramkör folytonossági teszt: 0-30 Ω
Vezetőképességi teszt: Igen
LED teszt: Igen
Elem teszt: 1.5, 9 V egyenáram
Érintésmentes NCV váltakozó feszültség detektálás: Igen
VFC aluláteresztő szűrő: Igen
Méretek: 150x70x50 mm
Anyag: ABS
Kijelző típusa: LCD
Kijelzési tartomány: 9999
LED háttérvilágítás: Igen
Hangjelzés: Igen
Automatikus mérési tartomány: Igen
Automatikus kikapcsolás: Igen
Adat megtartása: Igen
Mintavételi gyakoriság: 2-3 alkalom másodpercenként
TRUE RMS: Igen
Zseblámpa funkció: Igen
Tápellátás: Elem
Elem típusa: 2x1.5V; AAA
Biztosíték: F630mAH250V / F10AL250V
Működési hőmérséklet tartomány: 0~40 ˚C
Tárolási hőmérséklet: -10 ~ +50 ˚C
Súly: 0.2 kg
Alkalmazás: elektromos

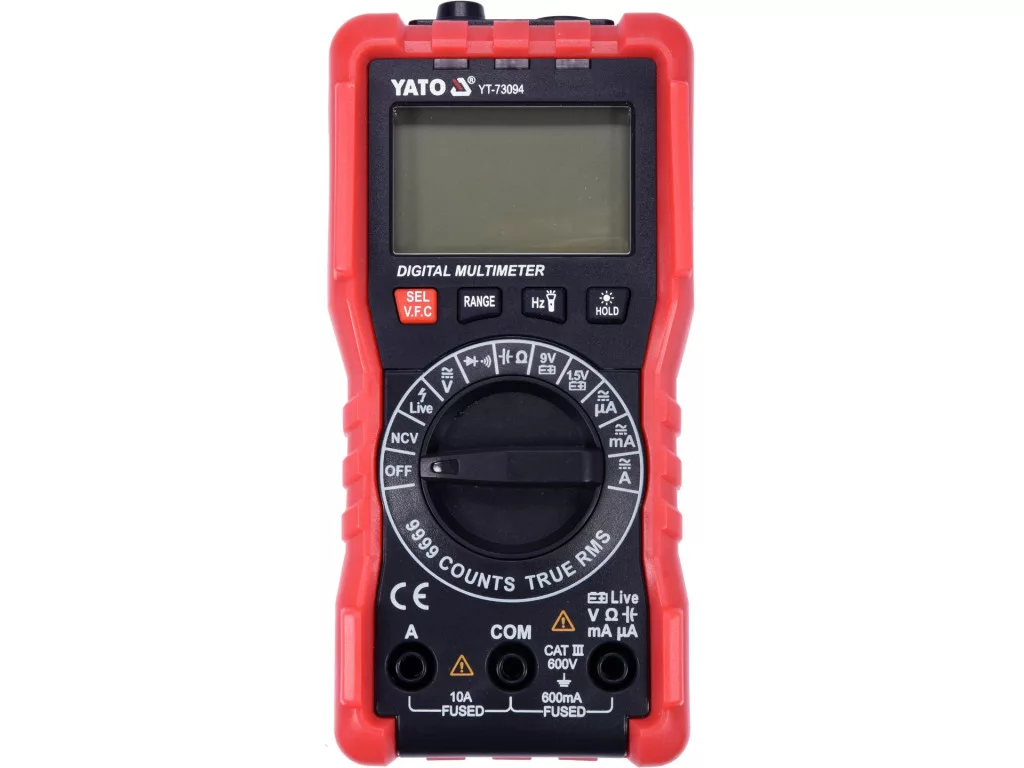

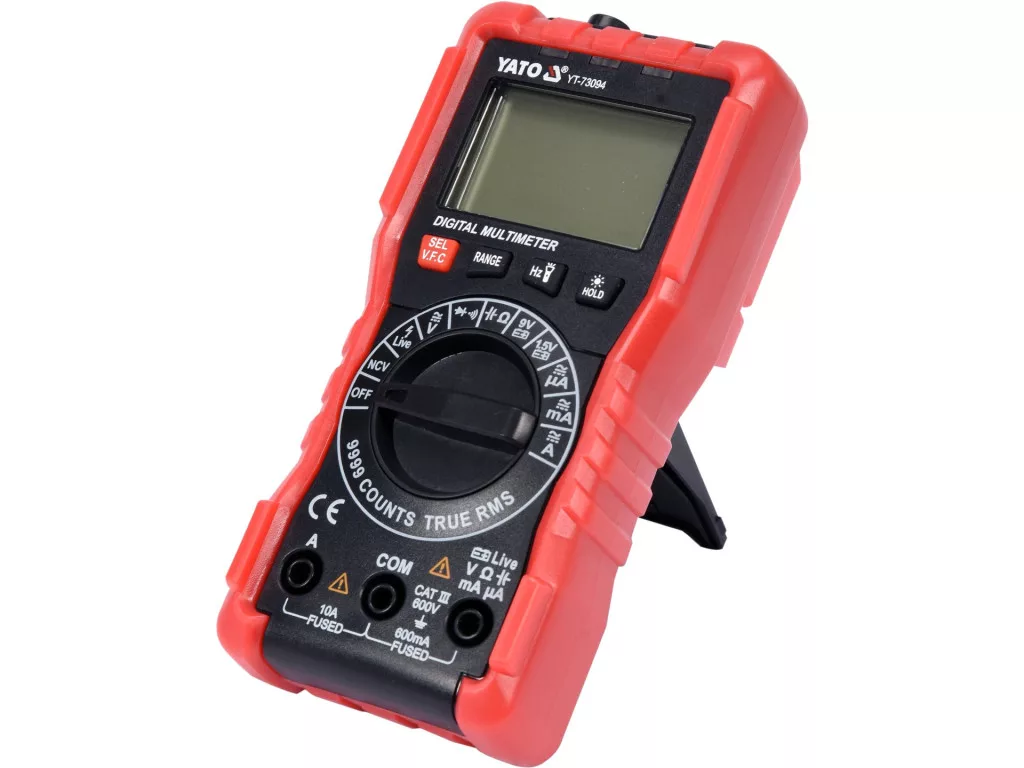

A YT-73094 univerzális mérőműszer True RMS funkcióval és minden méréshez automatikus tartománnyal lehetővé teszi alap- és haladó elektromos mérések elvégzését. Egy további és hasznos opció az érintésmentes váltakozó feszültség detektálás, valamint a fáziskábel észlelése szigetelésen keresztül. Az 1.5V és 9V elem teszt segítségével terhelés alatt ellenőrizhetjük a tesztelt elem feszültségét, amely segít felmérni annak állapotát és kizárni vagy megerősíteni a cserét.
Alapmérések:
AC feszültség mérése: 0-600V, True RMS + V.F.C.
DC feszültség mérése: 0-600V
Váltakozó áram mérése: 0-10A, True RMS + V.F.C.
DC áram mérése: 0-10A
Ellenállásmérés: 0-9.999MΩ
Dióda teszt: IF 1mA, UR 3.3V
Áramkör folytonossági teszt: 0-30Ω
Kiegészítő mérések:
Kapacitásmérés: 0-99.99mF
Frekvenciamérés: 0-60kHz
Érintésmentes váltakozó feszültség detektálás: NCV
1.5V elemek tesztelése körülbelül 30Ω terheléssel
9V elem tesztelése körülbelül 300Ω terheléssel
Mérési pontosságok:
Példa az AC váltakozó áram feszültség mérési pontosságának meghatározására. Számítás a mérési eredményre: 235V
A YT-73094 mérőműszer mérési pontossága ennél a tartománynál: ±(1.2% + 3), felbontás 0.1V
A mérési hiba számítási képlete: (mérési eredmény x 1.2%) + 3 x felbontás
Számítás: (235 x 1.2%) + 3 x 0.1 = 2.82 + 0.3 = 3.12V
Tényleges eredmény a mérési hiba figyelembevételével a 235V kijelzésre = 235 ± 3.12V
Beépített TRUE RMS funkciók:
TRUE RMS - a műszer ezzel a funkcióval kiszámítja a váltakozó áram és intenzitás valós effektív értékét mind szinuszos, mind nem szinuszos jelalakokra. Az eszköz először több intervallumban méri a tényleges szinusz értéket, majd a mérési eredményeket négyzetre emeli, összegzi, átlagolja, majd végül kiszámítja az átlagos elemet. Az eredmény egy valós effektív érték a váltakozó áram feszültségére/áramára még deformált szinusz vagy négyszög alakú jelalak esetén is.
NCV - érintésmentes váltakozó feszültség detektálás indukciós módszerrel. A műszer érzékeli a szigetelt kábelben lévő feszültség jelenlétét, és a fáziskábelt is jelezheti.
V.F.C. aluláteresztő szűrő - a funkciót például az elektromotor meghajtó kimeneti feszültségének mérésénél használják, amely a motor fordulatszámát frekvencia- és feszültségváltással szabályozza (VFD vezérlők). A funkció aktiválása után a műszer kiszűri a magas frekvenciájú zavarokat, például a PWM jelből, és csak az alacsony frekvenciát hagyja meg. Ezáltal a szűrő lehetővé teszi az effektív feszültség/áram alapos mérését, amely a motorba áramlik.
Elem teszt 1.5V és 9V - a teszt során a műszer kis mennyiségű áramot von el az elemből, így 100%-os információt kapunk arról, hogy az energiaforrás képes-e ellátni a készülékünket. A teljes információ érdekében érdemes először egy DC feszültségmérést végezni, majd összehasonlítani az eredményt az elem teszt értékével. A túl nagy esés vagy alacsony feszültség egyértelmű jelzés az energiaforrás cseréjének szükségességéről.
Auto - automatikus mérési tartomány illesztés. Ismeretlen értékek mérésekor a manuális tartományváltóval rendelkező műszerrel fokozatosan a legnagyobb tartománytól a legpontosabb eredményt adó tartományig kell mérni - ellenkező esetben a készülék károsodásának kockázata áll fenn. Azonban egy automatikus tartományú multiméternél elegendő egy mérést végezni, és a műszer automatikusan megtalálja az optimális tartományt. A műszer alapértelmezésben automatikus tartományban indul - kézi mérési tartomány váltás. Hasznos funkció, ha sok ugyanolyan komponenssel dolgozunk ismert értékkel, például egy sor ellenállás esetén. A tartomány kézi beállítása nagyban lerövidíti az ilyen mérések idejét.
SEL - mérési mód váltása, például AC feszültség mérésről DC feszültség mérésre
Data Hold - az aktuálisan mért érték kijelzőn tartása
Hangjelzés az áramkör folytonossági tesztnél, ha az ellenállás 30Ω alatt van
Automatikus kapcsolás a dióda tesztről a folytonossági tesztre, ha az ellenállás az áramkörben 50Ω alatt van (a műszer csak a dióda tesztre nem állítható)
A készlet tartalma:

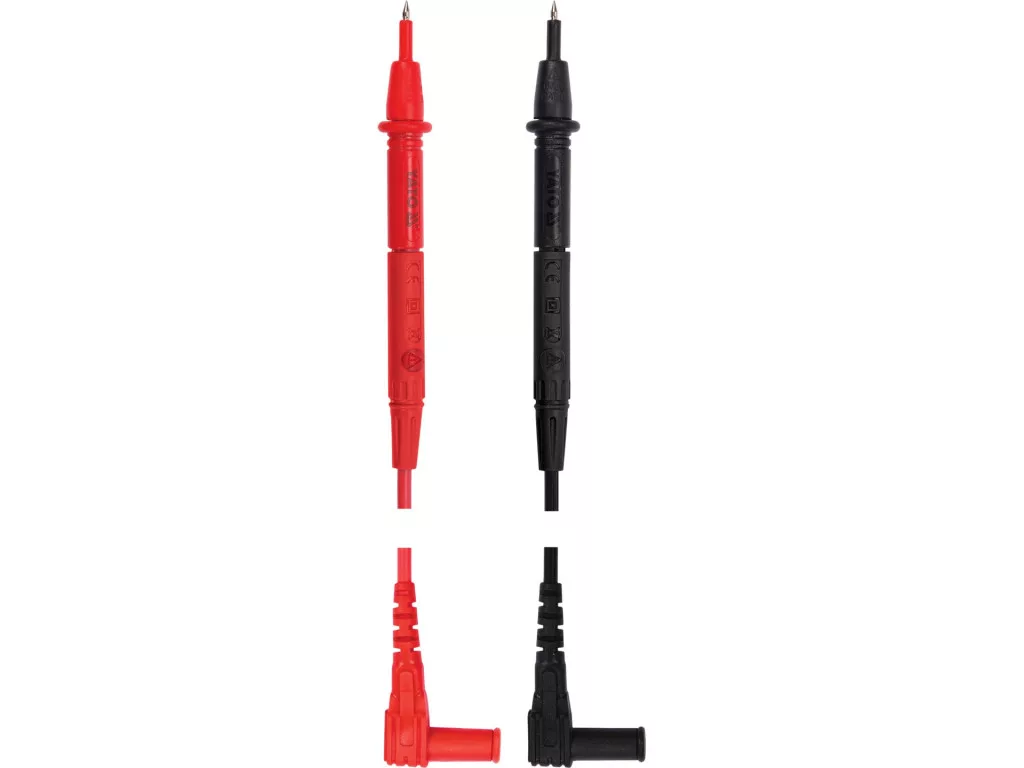

Mérőszondák
Mérőszonda szerkezet túlterhelésvédelemmel
Ház műanyagból + úgynevezett Holster, azaz gumi burkolat a műszer mechanikai sérülésektől való védelme érdekében
Automatikus kikapcsolás
Alacsony akkumulátor szintjelző
Tápellátás: két 1.5V-os elem (AAA)
